マシンノズル ニードル式シャットオフ スプリング駆動 タイプTSN
| TSN 許容最大操業条件 • 最大射出率 : ポリスチレン換算(PS) TSN0 500 cm3 /s TSN1 800 cm3 /s • 最大射出圧: |
• 適応樹脂:熱可塑性樹脂 (PVC非対応)
• シャットオフ方式:
ト―ションスプリングによるニードル式シャットオフノズル
技術概要

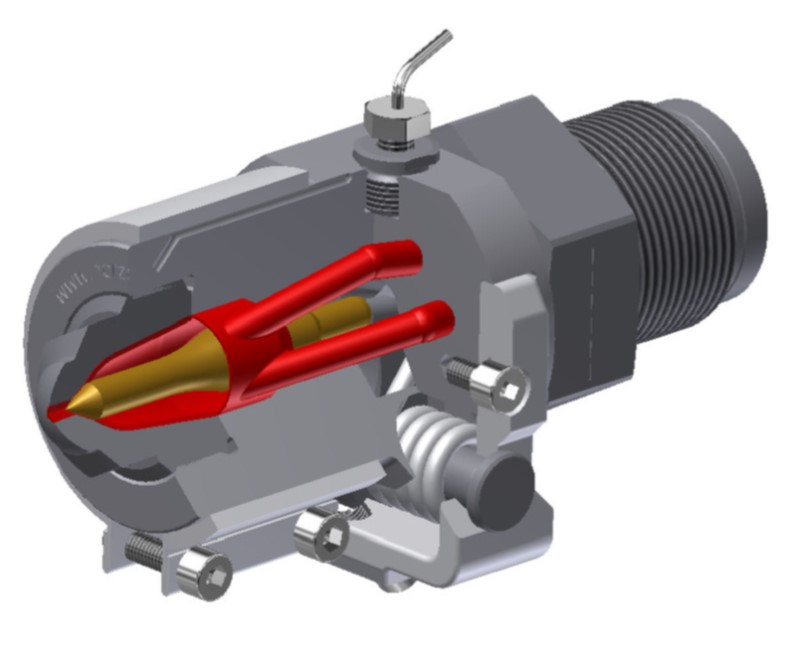

このタイプTSNは、スプリングで駆動されるニードル式シャットオフノズルです。PA、PPS、PE、POM、PPなどの低粘度樹脂を中心に熱可塑性樹脂の成形に用いられます。
【応用分野】
食品容器、自動車部品、工業用製品、医療機器、電子装置など。
【動作】

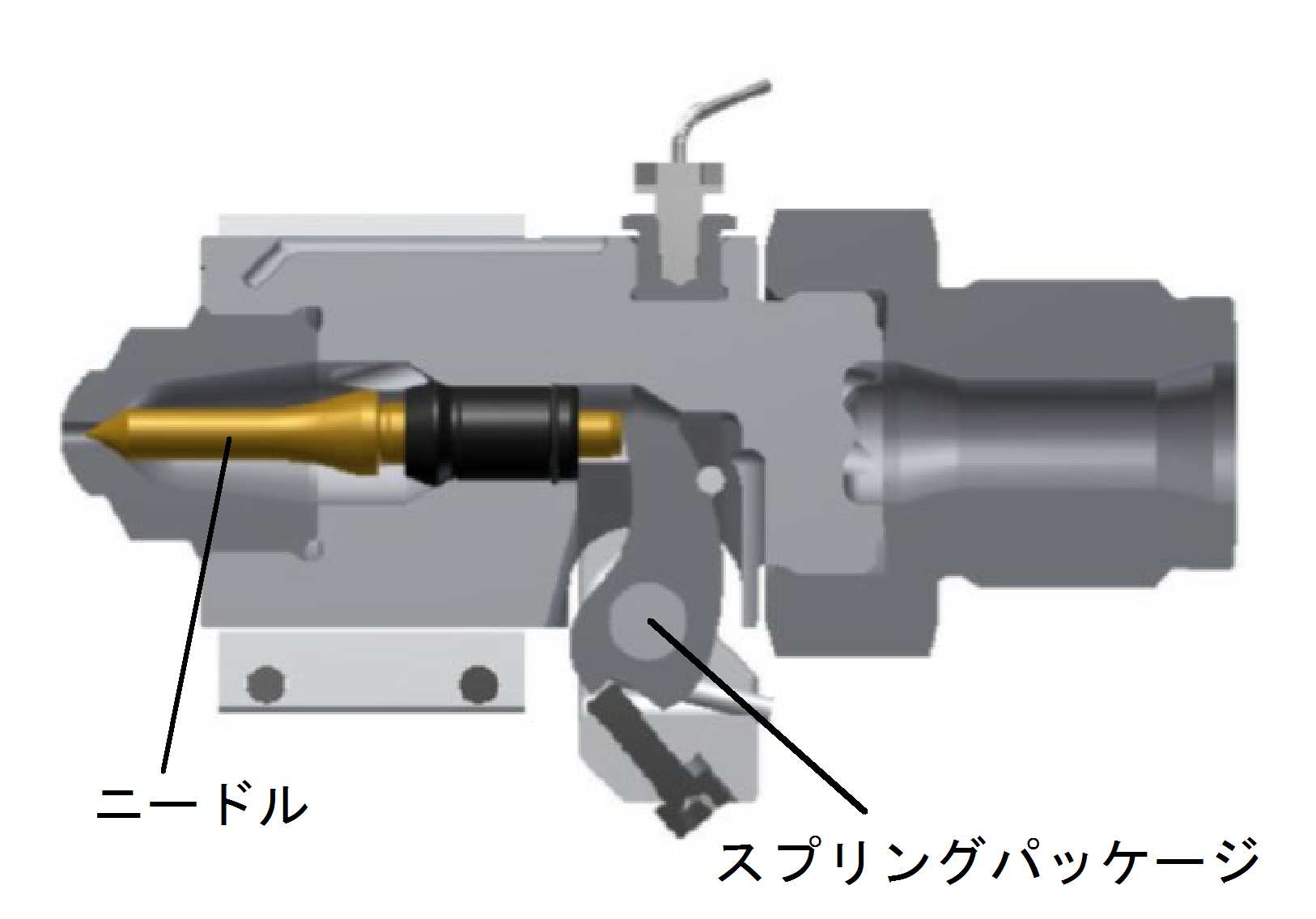

本ノズルは射出圧によって開き、再びスプリングの力により閉じます。ニードルは本体と同軸で動き、通常はスプリングの力で閉の位置に保持されます。初期位置では、通常ノズルのオリフィスは閉じられています。上昇した溶融樹脂圧力はニードルの表面に働き、200barでそれを後退させ、ノズルは開きます。溶融樹脂圧力が下がると（≤ 80bar）ニードルはスプリングの力で前進し、ノズルは閉となります。
※ノズルサイズは射出率（cm3/s）に従って選択してください。
【注意】本資料の数値は、標準用途を前提として記載しています。
適用例
【抑制効果】
• はなたれ、糸引き
• サックバックによるエアの巻き込み
• 計量時におけるノズルからの樹脂漏れ
• 竪型機における樹脂漏れ
【生産性向上】
• 溶融樹脂の流れを制御、確実なシャットオフ
• サイクルタイムの短縮 、生産性の向上
• 製造時における信頼性、再現性の向上
• 背圧の増加による有用性、混練度向上による均質性の向上
• 簡便な取り付け
• 高いアドオン性能 (ツール側)
Herzog について
• ノズル専業メーカー
• 長年にわたる市場での存在感
• 今日の技術革新に対応できる設計と組立
• 特殊用途のノズルの開発
• 短納期
• 高いメンテナンス能力
長所と短所
【長所】
• ノズル先端（オリフィス）でシャットオフ
• 最大射出圧: 2500bar/250MPa(350℃）
• 簡単な設置
• 高い経済性
• コンパクトなデザイン
【短所】
• ノズル開閉は溶融樹脂に依存
• スプリング方式は油空圧方式に比較し制御面での一貫性に劣る
• 定期的なメンテナンスが必要
金型との接触回避
★：図中の星印は、ノズルが干渉する可能性のある部位を指しています。 型板及びモールド内 に充分なスペースを考慮する必要があるので、ノズルのサイズに従い各部位の寸法を確認してください。状況により、ロングチップを選択し、干渉を避けてください。
| TSN 0 (mm) | TSN 1 (mm) | |||
| ★部 | 40 | 50 | ||
| チップ長 | 13 | 28 | 18 | 38 |
| チップ ＋ ボディ | 40 | 55 | 60 | 80 |
| ノズル外径（ヒーターを除く） | 35 | 50 | ||
| 操業条件及び標準寸法 | TSN0 | TSN1 |
| 最大射出率, ポリスチレン換算(PS) | 500cm3 / s | 800cm3 / s |
| スクリュー径（目安） | 概ねφ 40 mm まで | 概ねφ 80 mm まで |
| 最大ノズルタッチ圧 | 最大70 kN | 最大120 kN |
| 最大背圧（ノズル開） | 200 bar | 200 bar |
| 最大射出圧及び温度 | 2500 bar 350°C時 | 2500 bar 350°C 時 |
| 標準チップ長 (ご要望に合わせ製作可) | 13 /28 mm | 18 or 38 mm |
| 最大オリフィス径(ご要望に合わせ対応可） | 3 mm | 5 mm |
| ボディー長 (ネジ長、チップ長を除く) | 72 mm | 94 mm |
※本技術資料の内容は資料作成時のものであるため、見積の際に別途御確認願います。

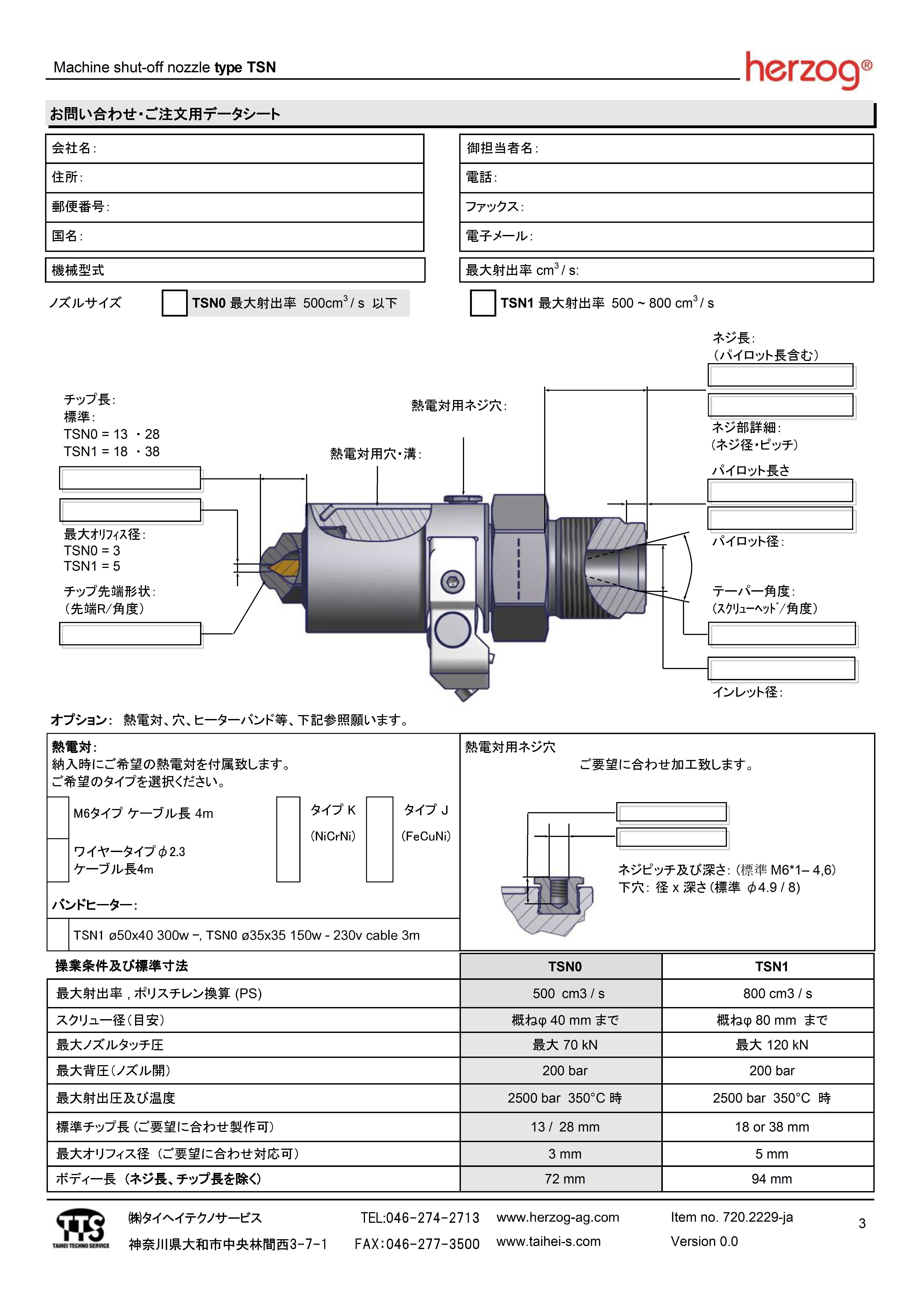

お問い合わせ・ご注文用データシート
下記のシートをクリックするとPDFシートが開きますので、ダウンロードしてお使いください。
※技術的な変更は可能です。
