TiAlNはTiNを越えた優れたチタンコーティング膜です。
（日本コーティングセンター(株)製品）
TiAlN膜は、次の様なすぐれた特長があります
１．高硬度で、耐熱性にすぐれた膜。
２．超硬合金へのコーティングに最適。
３．熱処理を施した高硬度鋼(HRC40-63)、超合金などの高粘性材の切削加工に適している。
４．Al合金等の非鉄金属切削に適している。
５．耐熱性と色調等の特性をいかした機械部品、金型等への適用ができる。
TiAlN膜の特性
| 種類 | TiAlN膜 | TiN膜 |
|---|---|---|
| 硬度 (HV) | 2,300～2,800 | 2,000～2,400 |
| 耐熱性（℃） | 優(600～700) | 良(400～500) |
| 色 | バイオレット～ブラック | ゴールド |
| 膜構造 | 単層・多層 | 単層 |
| 膜厚（μm） | 1～4 | 1～5 |
TiAlN膜の用途
| １．切削工具 | １．高合金鋼、低合金鋼、オーステナイト鋼等の中切削・高速切削用及びHRC40～63の焼入高硬度鋼、鋳物の切削加工 ２．Aｌ合金、Aｌ-Si合金、Aｌ鋳物等の切削 ３．インコネル、ハステロイ、ステライト等の超合金、硬質合金等の切削 ＊1.特に超硬エンドミル、ドリル、チップ及び粉末ハイスの切削工具に有効 ＊2.上記工具の再研磨品への再コーティング |
|---|---|
| ２．金型機械部品 | １．耐熱、耐摩耗性が必要とされる金型、機械部品等 ２．黒色、耐摩耗性が必要とされる光学機器等の機能部品 |
TiAlN膜の適用材料
【TiAlN膜断面写真（例）】
１．超硬合金(特に超微粒子、微粒子品）及び超合金ろう付品
２．高速度工具鋼
粉末ハイス：ASP 23、30、60
HAP 10、20、40、50、70、72
DEX 20、40、60、80
溶性ハイス：SKH51～57
３．その他
切削工具以外の用途では広範囲な種類の材料への適用が可能。

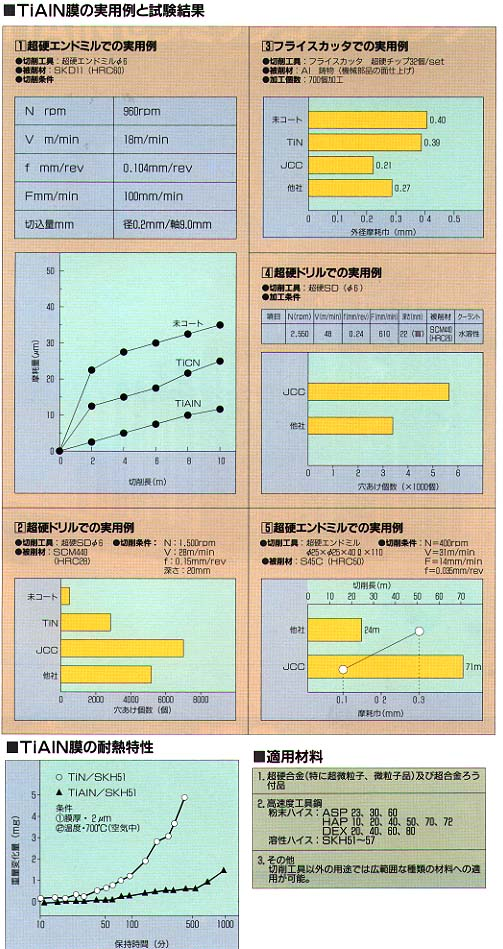

TiAlN膜の実用例と試験結果、TiAlN膜の耐熱特性
