プライムーCは今までにない高硬度と潤滑性能を併せ持ったチタンコーティング膜です。
（日本コーティングセンター(株)製品）
プライムコート-C 超潤滑被膜
これまでの常識をはるかに越える超潤滑被膜。
新組成被膜により、TiAlN並の耐熱性を持ちながら、高い潤滑性能をプラスすることに成功しました。
軟鋼加工における、材料の刃先溶着を防ぎ、滑らかで、美しい切削加工性能を発揮します。
プライムコート-Cの4つのポイント
Point1 耐熱性・耐摩耗性を損なわずに、潤滑性を大幅に向上
Point2 HRC20～50までの幅広い材料の切削加工に高いレベルで性能を発揮
Point3 高い潤滑性により、切り粉の排出を容易にし、刃先への凝着を低減
Point4 高い耐熱性により、ドライ切削・金型分野への応用可能
プライムコート-Cの優れた機能
プライムコート-Cは、摩擦係数0.3以下、硬度2800HV以上になります。
| 種類 | プライムコート-C | TiAlN | TiN |
|---|---|---|---|
| 酸化温度（℃） | 800 | 700 | 500 |
| 硬度HV | 2800 | 2800 | 2500 |
| 摩擦係数 | 0.35 | 0.40 | 0.45 |
| 膜厚（μm） | 3〜5 | 2〜4 | 2〜4 |
| 色調 | 銀白色 | 赤黒色 | 金色 |

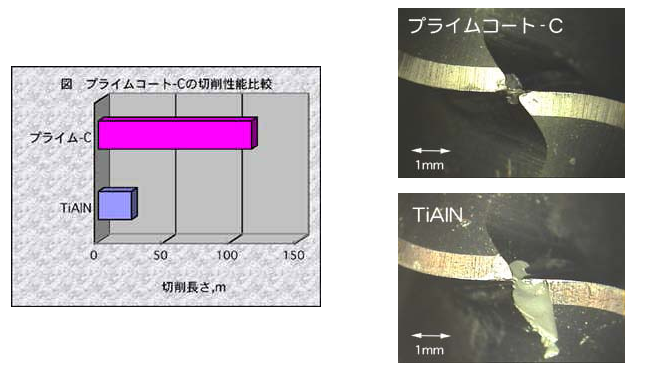

プライムコート-Cの優れた切削性能
高速切削加工において、プライムコート-Cは、TiAlN膜をはるかに上回る切削寿命を示しました。
【切削条件】
・R5超硬ボールエンドミル(2NT)中荒取り
・切削速度：150m/min.
・送り：1910mm/min.
・回転数：4775rpm
・切削方法：水溶性クーラント、等高線ダウンカット
・被削材：DH31（SKD61改良）,HRC50
プライムコート-Cの用途・適用材質
| 切削工具 | HRC20～50までのドライ切削 インコネル、ハステロイ、ステライト等超合金加工 オーステナイト系ステンレス加工 |
|---|---|
| 金型 | Alダイカスト、熱間鍛造加工等 高い耐熱性が要求される金型・金型部品 |
プライムコート-Cの主なコーティング可能材料
| 超硬合金および超硬合金ロウ付け品 | 1-2 |
|---|---|
| 高速度工具鋼 | 粉末ハイス：ASP23, 30, 60、HAP10, 20, 40, 50, 70, 72、DEX20, 40, 60, 80 溶製ハイス:SKH51～57 |
| ダイス鋼（低温焼き戻し品は硬度低下及び寸法変化の恐れがあります） | 冷間ダイス鋼:SKD11（高温戻し）、DC53, KD11V, SLD8, その他相当品 熱間ダイス鋼:SKD61 |
| その他 | プレハードン鋼、マルエージング鋼 |
※コーティング処理温度（450℃～500℃）以下の焼き戻し温度品または規定を外れた熱処理履歴品は、硬度低下及び寸法変化の原因となりますので、十分ご注意下さい。
プライムコート-Cは、特許出願中です。
（特願平9-342127；（株）タイヘイテクノサービスと日本コーティングセンター㈱との共同出願）
